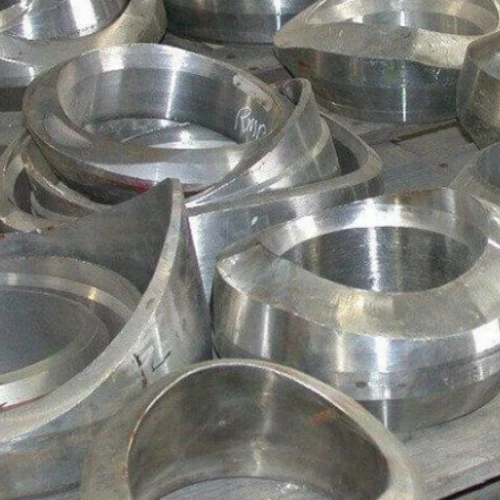

Aluminium-Abzweiganschlüsse

Aluminium-Abzweiganschlüsse eignen sich für Rohrleitungssysteme, bei denen Leichtbau, Korrosionsbeständigkeit und Kompatibilität mit Aluminiumrohren erforderlich sind. Zu den häufig nachgefragten Aluminiumlegierungen gehören 6061-T6, 5083 und 5086, je nach Anwendung, Herstellungsverfahren und Kundenspezifikation.



Laufgröße, Abzweiggröße, Wandstärke, Anschlusstyp, Gewindetyp, Auslassabmessungen und andere Anforderungen können gemäß Zeichnungen oder Projektspezifikationen angepasst werden.



Warum Abzweiganschlüsse aus Aluminium verwenden?

Vorteil	Beschreibung
Integrale Verstärkung	Die Verstärkung ist Teil des Fittingkörpers
Leicht	Aluminium hat etwa ein -Drittel der Dichte von Stahl
Korrosionsbeständigkeit	Geeignete Legierungen sorgen für eine gute Korrosionsbeständigkeit
Schweißbarkeit	6061, 5083 und 5086 können mit geeigneten Verfahren geschweißt werden
Kompakte Verbindung	Kompakte Abzweigkonfiguration im Vergleich zu vorgefertigten Pad-Verbindungen
Benutzerdefinierte Abmessungen	Laufgröße, Abzweiggröße, Anschluss- und Auslassgeometrie können individuell angepasst werden



Typ der Aluminium-Abzweiganschlüsse

Produkt	Verbindungstyp	Druckklasse/Zeitplan	Typische Zweiggröße	Hauptanwendung
Aluminium-Schweißverbindung	Stumpfschweißung	Sch 40, Sch 80, Sch 160, XXS	NPS 3/4–24	Vollständig-geschweißte Abzweigverbindungen
Aluminiumsockel	Muffenschweißen	CL3000, CL6000	NPS 1/8–2	Kleine Abzweig- und Instrumentenanschlüsse
Aluminiumgewinde	NPT/BSP-Gewinde	CL3000, CL6000	NPS 1/8–2	Abzweige mit Gewinde-und kleine Zweige
Aluminium-Elbolet	Stumpfschweißung / Muffenschweißung / Gewinde	CL3000, CL6000 oder nach Zeitplan	NPS 1/4–2	Abzweiganschlüsse an den Ellbogen
Aluminium-Nipolet	Stumpfschweißung / Muffenschweißung / Gewinde	Je nach Design	NPS 1/4–2	Ventil-, Abfluss- und Entlüftungsanschlüsse

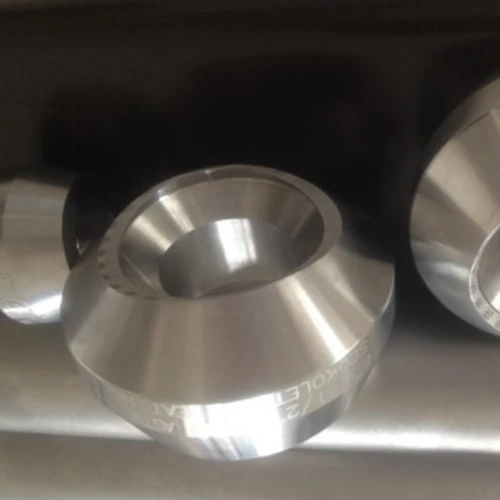

Aluminium-Schweißverbindung

Aluminium-Weldolet ist ein stumpfgeschweißtes Abzweig-Auslass-Fitting, das zum Verbinden eines kleineren Abzweigrohrs mit einem größeren Laufrohr oder Sammelrohr verwendet wird. Die Basis des Fittings wird so bearbeitet, dass sie zur Außenfläche des Laufrohrs passt, während das Abzweigende zum Schweißen vorbereitet wird.



6061-T6 wird aufgrund seiner Kombination aus Festigkeit, Bearbeitbarkeit und Schweißbarkeit häufig für allgemeine technische Anwendungen in Betracht gezogen. 5083 und 5086 kann für Schifffahrts- und korrosionsbeständige Anwendungen in Betracht gezogen werden, wenn das gesamte Rohrleitungssystem für die ausgewählte Legierung geeignet ist.

Spezifikationen für Aluminium-Schweißverbindungen

Spezifikation	Einzelheiten
Produkt	Aluminium-Schweißverbindung
Material	6061-T6, 5083, 5086 oder spezifizierte Aluminiumlegierung
Verbindung	Stumpfschweißung
Astwinkel	90 Grad Standard, 45 Grad auf Anfrage
Laufgröße	NPS 2–36
Zweiggröße	NPS 3/4–24
Zeitplan	Sch 40, Sch 80, Sch 160, XXS
Beenden Sie die Vorbereitung	Abgeschrägt nach ASME B16.25 oder Zeichnung
Oberfläche	Fräsfinish oder maschinell bearbeitetes Finish
Standard	MSS SP-97-Abmessungsanforderungen, sofern zutreffend
Anpassung	Erhältlich je nach Sammelrohr- und Abzweigrohrabmessungen

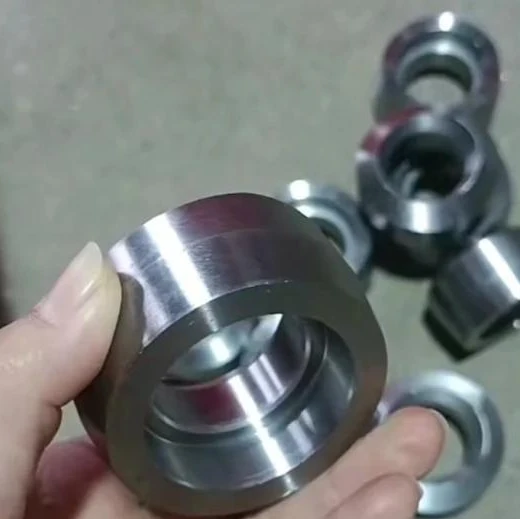

Aluminiumsockel

Aluminium-Sockolet ist ein Muffen--Schweiß-Abzweigstück, das zum Verbinden eines kleineren Abzweigrohrs mit einem größeren Laufrohr verwendet wird. Das Abzweigrohr wird vor dem Schweißen in die Muffe eingeführt.



Die Muffenabmessungen sollten entsprechend der erforderlichen Rohrgröße, den Anschlussspezifikationen und den Projektanforderungen bestätigt werden.

Spezifikationen für Aluminium-Sockel

Spezifikation	Einzelheiten
Produkt	Aluminiumsockel
Material	6061-T6, 5083, 5086 oder spezifizierte Aluminiumlegierung
Verbindung	Muffenschweißen
Astwinkel	90 Grad Standard, 45 Grad auf Anfrage
Laufgröße	Angepasst an das Sammelrohr
Zweiggröße	NPS 1/8–2
Größere Zweiggrößen	Auf Anfrage erhältlich
Druckklasse	CL3000, CL6000
Sockelabmessungen	Gemäß ASME B16.11 oder vereinbarter Spezifikation
Oberfläche	Fräsfinish oder maschinell bearbeitetes Finish
Standard	MSS SP-97-Abmessungsanforderungen, sofern zutreffend





Aluminiumgewinde

Aluminium Threadolet ist ein Abzweiganschluss mit Gewinde und einem Abzweiganschluss mit Innengewinde. Es wird dort verwendet, wo eine Gewindeverbindung für eine kleine Abzweigung, einen Instrumentenanschluss oder eine andere Rohrleitungsentnahme erforderlich ist.



NPT-, BSP- und metrische Gewinde sind nicht austauschbar. Der erforderliche Gewindestandard sollte daher vor der Produktion festgelegt werden.

Spezifikationen für Aluminiumgewinde

Spezifikation	Einzelheiten
Produkt	Aluminiumgewinde
Material	6061-T6, 5083, 5086 oder spezifizierte Legierung
Verbindung	Innengewinde
Faden	NPT, BSP oder angegebenes Gewinde
Astwinkel	90 Grad Standard, 45 Grad auf Anfrage
Laufgröße	Angepasst an das Sammelrohr
Zweiggröße	NPS 1/8–2
Größere Zweiggrößen	Auf Anfrage erhältlich
Druckklasse	CL3000, CL6000
Oberfläche	Fräsfinish oder maschinell bearbeitetes Finish
Gewindeinspektion	Messgeräteprüfung möglich
Standard	MSS SP-97-Abmessungsanforderungen, sofern zutreffend

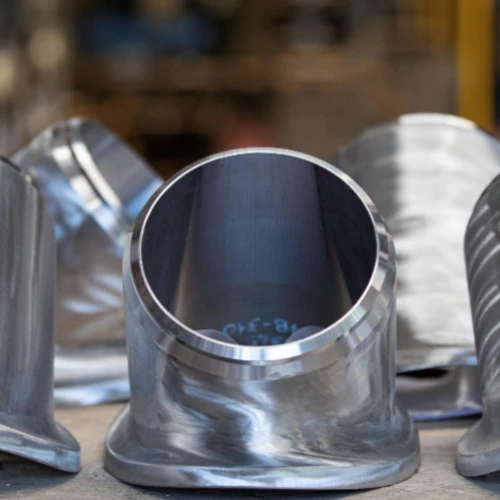

Aluminium-Elbolet

Aluminium Elbolet ist ein Abzweiganschlussstück, das für die Installation an einem Winkel statt an einem geraden Rohr konzipiert ist. Es kann verwendet werden, wenn eine Abzweigung, ein Instrumentenanschluss oder ein anderer Abgang von einem Winkelstück erforderlich ist.



Die Anschlussgeometrie hängt vom Außendurchmesser des Bogens, dem Radius, der Abzweiggröße und der Verbindungsmethode ab. Eine kundenspezifische Fertigung sollte daher auf bestätigten Maßangaben oder einer Konstruktionszeichnung basieren.

Spezifikationen für Aluminium-Elbolet

Spezifikation	Einzelheiten
Produkt	Aluminium-Elbolet
Material	6061-T6, 5083, 5086 oder spezifizierte Legierung
Installation	Rohrbogen
Base	Konturiert für einen Ellenbogen mit kurzem -Radius oder langem -Radius
Verbindung	Stumpfschweißung, Muffenschweißung oder Gewinde
Druckklasse	CL3000, CL6000 für Buchse/Gewinde
Stumpf-Schweißkonfiguration	Nach geltendem Zeitplan
Astwinkel	90 Grad oder je nach Anwendung
Laufgröße	Maßgeschneidert
Zweiggröße	NPS 1/4–2 typisch
Ellenbogenradius	Laut Zeichnung
Oberfläche	Fräsfinish oder maschinell bearbeitetes Finish





Aluminium-Nipolet

Aluminium Nipolet kombiniert einen Abzweig mit einem integrierten Nippelabschnitt. Es kann für Ventilentnahmen, Abflüsse, Entlüftungen und andere Verbindungen verwendet werden, bei denen eine bestimmte Auslasslänge erforderlich ist.

Aluminium-Nipolet-Spezifikationen

Spezifikation	Einzelheiten
Produkt	Aluminium-Nipolet
Material	6061-T6, 5083, 5086 oder spezifizierte Legierung
Verbindung	Stumpfschweißung, Muffenschweißung oder Gewinde
Druckklasse	CL3000, CL6000 für Buchse/Gewinde
Stumpf-Schweißkonfiguration	Nach geltendem Zeitplan
Auslasslänge	Maßgeschneidert
Laufgröße	Angepasst an das Sammelrohr
Zweiggröße	NPS 1/4–2 typisch
Faden	NPT, BSP oder ggf. angegebenes Gewinde
Oberfläche	Fräsfinish oder maschinell bearbeitetes Finish





Weldolet gegen Sockolet gegen Threadolet

Besonderheit	Weldolet	Steckdose	Threadolet
Zweigverbindung	Stumpfschweißung	Muffenschweißen	Innengewinde
Faden	Nicht zutreffend	Nicht zutreffend	NPT / BSP / angegebenes Gewinde
Druckspezifikation	Sch 40–XXS	CL3000 / CL6000	CL3000 / CL6000
Zweiggröße	NPS 3/4–24	NPS 1/8–2	NPS 1/8–2
Schweißen erforderlich	Ja	Ja	Kein Abzweigende-verschweißt
Typische Anwendung	Größere Filialen und kritischer Service	Kleine Zweige	Instrumentierung, Abflüsse und Starts-
Inspektion	RT möglich, sofern angegeben	Maßprüfung	Inspektion der Gewindelehre



Optionen für Aluminiumlegierungen

GNEE kann Abzweigarmaturen aus verschiedenen Aluminiumlegierungen liefern, je nach Festigkeit, Korrosionsbeständigkeit, Schweißanforderungen und Betriebsumgebung.

Aluminiumlegierung	Temperament	Hauptmerkmale	Typische Anwendungen
6061	T6	Gute Festigkeit, Bearbeitbarkeit und Schweißbarkeit	Industrielle Rohrleitungen, Ausrüstung und allgemeiner Maschinenbau
5083	O oder spezifiziertes Temperament	Hohe Korrosionsbeständigkeit und gute Schweißbarkeit	Marine-, Schiffbau- und Offshore-Anwendungen
5086	O oder spezifiziertes Temperament	Gute Korrosionsbeständigkeit und Schweißbarkeit	Marine-, Transport- und Industrieanwendungen

Die endgültige Legierung und Härte sollten entsprechend dem Betriebsmedium, der Temperatur, dem Druck, dem Schweißverfahren und den geltenden Designanforderungen ausgewählt werden.

Senden Sie jetzt eine Anfrage

Standards für Abzweiganschlüsse aus Aluminium

Standard	Anwendung
MSS SP-97	Integral verstärkte, geschmiedete Abzweiganschlüsse
ASME B16.11	Anwendbare Muffen--Abmessungen für Schweiß- und Gewindeanschlüsse
ASME B1.20.1	NPT-Gewindeabmessungen
ASME B16.25	Vorbereitung des Stumpfschweißendes
ASME B31.3	Prozessrohrleitungsdesign
AWS D1.2	Strukturelles Aluminiumschweißen
Projektspezifikation	Material-, Maß- und Prüfanforderungen



Abmessungen der Abzweig-Auslassarmatur aus Aluminium

Aluminium-Abzweiganschlüsse werden hauptsächlich von spezifiziertLaufgröße × Zweiggröße.

Die Laufgröße bezieht sich auf das Haupt- oder Sammelrohr. Die Abzweiggröße bezieht sich auf das Auslassrohr.

Bei Sockolets und Threadolets sollte auch die Druckklasse angegeben werden. Für Weldolets sollte der entsprechende Abzweigrohrplan angegeben werden.

Gemeinsame Lauf-×-Zweig-Kombinationen

Laufgröße	Zweiggröße	Typische Anwendung	Weldolet-Zeitplan	Sockolet-/Threadolet-Klasse
NPS 2 DN50	NPS 3/4 DN20	Instrumentenstart-Abheben	Sch 80	CL3000
NPS 3 DN80	NPS 1 DN25	Kleiner Zweig	Sch 80	CL3000
NPS 4 DN100	NPS 2 DN50	Mittlerer Zweig	Sch 40 / Sch 80	CL3000
NPS 6 DN150	NPS 2 DN50	Gemeinsamer Zweig	Sch 40 / Sch 80	CL3000
NPS 6 DN150	NPS 3 DN80	Reduzierender Zweig	Sch 40 / Sch 80	Nicht angegeben
NPS 8 DN200	NPS 2 DN50	Instrument / Abfluss	Sch 80	CL3000
NPS 8 DN200	NPS 3 DN80	Mittlerer Zweig	Sch 40 / Sch 80	Nicht angegeben
NPS 8 DN200	NPS 4 DN100	Großer Zweig	Sch 40 / Sch 80	Nicht angegeben
NPS 10 DN250	NPS 4 DN100	Prozesszweig	Sch 40 / Sch 80	Nicht angegeben
NPS 12 DN300	NPS 6 DN150	Hauptzweig	Sch 40 / Sch 80	Nicht angegeben

Dabei handelt es sich um gängige Referenzkombinationen aus dem Quelldokument. Es können benutzerdefinierte Kombinationen aus Laufgröße und Abzweiggröße in Betracht gezogen werden, die Laufgröße, die Abzweiggröße und die Wandstärke müssen jedoch bestätigt werden, da die Olet-Basis mit der Geometrie des Laufrohrs übereinstimmen muss.



Wichtige Dimensionsparameter

Parameter	Beschreibung
Laufgröße	Nenngröße des Haupt- oder Sammelrohrs, NPS oder DN
Zweiggröße	Nenngröße des Abzweig- oder Auslassrohrs, NPS oder DN
Wandstärke ausführen	Wandstärke oder Plan des Sammelrohrs
Zweigwandstärke	Wandstärke oder Verlauf des Abzweigrohrs
Druckklasse	CL3000 oder CL6000 für anwendbare Socket-/Threadolet-Konfigurationen
Weldolet-Zeitplan	Sch 40, Sch 80, Sch 160 oder XXS je nach Ausführung
Auslasshöhe	Höhe des Abzweigauslasses von der Oberfläche des Laufrohrs
Basisdurchmesser / Breite	Die Kontaktgeometrie ist so konturiert, dass der Außendurchmesser des Rohrs verläuft
Gesamtlänge	Gesamtpassmaß, besonders relevant für Nipolet
Gewindegröße	NPT, BSP oder angegebenes Gewinde
Sockeltiefe	Erforderlich für Socket
Beenden Sie die Vorbereitung	Stumpfschweißvorbereitung für Weldolet
Astwinkel	90 Grad Standard, 45 Grad auf Anfrage erhältlich

Kontaktieren Sie noch heute unsere Ingenieure

Anwendungen von Aluminium-Abzweiganschlüssen

Aluminium-Abzweiganschlüsse können in Rohrleitungssystemen verwendet werden, bei denen Leichtbau und Aluminiumkompatibilität erforderlich sind.

Anwendung	Typische Anforderungen
Schiffsrohrleitungen	Korrosionsbeständigkeit und Gewichtsreduzierung
Schiffbau	Leichte Rohrleitungskomponenten
Offshore-Ausrüstung	Korrosionsbeständige Aluminiumlegierungen, sofern geeignet
Industrielle Rohrleitungen	Leichte Abzweigverbindungen
Instrumentierung	Kleine Abzweig- und Gewindeanschlüsse
HVAC-Systeme	Leichte Rohr- und Geräteverbindungen
Druckluft	Geeignete Aluminiumlegierung und Druckdesign
Geräteverrohrung	Kompakte Abzweigverbindungen
Abfluss- und Entlüftungssysteme	Nipolet- und Gewindekonfigurationen



Herstellungsprozess

Der Herstellungsprozess hängt von der Art des Fittings, der Legierung, dem Härtegrad, den Abmessungen und den Kundenspezifikationen ab.

Produktionsschritt	Hauptprozess
Materialauswahl	Wählen Sie eine Aluminiumlegierung und einen Härtegrad
Bildung	Schmieden oder Umformen je nach Produktdesign
Wärmebehandlung	Wird angewendet, wenn die Materialspezifikation dies erfordert
CNC-Bearbeitung	Maschinenausgang und Kontaktflächen
Konturierung	Passen Sie die Basis des Fittings an die Geometrie des Rohrverlaufs an
Gewindebearbeitung	Produzieren Sie NPT-, BSP- oder spezifizierte Gewinde
Steckdosenbearbeitung	Abmessungen der Maschinensteckdose
Beenden Sie die Vorbereitung	Bereiten Sie die Stumpfschweißenden nach Bedarf vor
Inspektion	Maß- und Oberflächenprüfung
Markierung	Produktidentifizierung und Rückverfolgbarkeit
Verpackung	Schützende Exportverpackung



Qualitätsprüfung

GNEE kann eine Inspektion gemäß den vereinbarten Qualitätsanforderungen veranlassen.

Inspektionsgegenstand	Inspektionsmethode	Zweck
Material	Materialzertifikat oder chemische Analyse	Legierung und Härte prüfen
Chemische Zusammensetzung	OES bei Bedarf	Bestätigen Sie die Materialchemie
Abmessungen	Messschieber, Mikrometer oder KMG	Passmaße prüfen
Faden	Gewindelehre	Gewindegröße und -profil überprüfen
Buchse	Dimensionsmessung	Überprüfen Sie die Abmessungen der Steckdose
Oberfläche	Visuelle Inspektion	Bearbeitung und Oberflächenzustand prüfen
Schweißvorbereitung	Maßprüfung	Überprüfen Sie die Vorbereitung des Schweißendes
Markierung	Visuelle Inspektion	Bestätigen Sie die Produktidentifikation
Dokumentation	MTC und Inspektionsbericht	Sorgen Sie für Rückverfolgbarkeit









Verpackung und Lieferung

Aluminium-Abzweiganschlüsse sind beim Transport vor Kratzern, Stößen und Oberflächenschäden geschützt.

Verpackungsmethode	Anwendung
Plastiktüte	Individueller Produktschutz
Schaumschutz	Schutz vor Stößen und Kratzern
Karton	Kleine und mittlere Armaturen
Holzkiste	Exportversand und Schwerbeschläge
Holzpalette	Großbestellungen
Maßgeschneiderte Verpackung	Kundenspezifische-Anforderungen







So bestellen Sie Aluminium-Abzweiganschlüsse





Die Bereitstellung vollständiger technischer Informationen trägt dazu bei, die Angebotszeit zu verkürzen und Maß- oder Verbindungsfehler zu vermeiden.

Erforderliche Informationen	Beispiel
Produkttyp	Aluminium-Schweißverbindung
Material	6061-T6
Standard	MSS SP-97
Laufgröße	NPS 6
Zweiggröße	NPS 2
Verbindung	Stumpfschweißung
Wandstärke	Gemäß Rohrspezifikation
Menge	50 Stk
Oberfläche	Mühlenfinish
Inspektion	Maßprüfung
Verpackung	Holzkiste exportieren

Beispielanfrage:

6061-T6 Aluminium-Weldolet, NPS 6 × NPS 2, Stumpfschweißnaht, MSS SP-97, 50 Stück, walzblank, Maßprüfung erforderlich.

Fordern Sie den aktuellen Preis an

Häufig gestellte Fragen

Was ist ein Aluminium-Abzweiganschluss?

Ein Aluminium-Abzweiganschlussstück wird verwendet, um eine Abzweigverbindung von einem größeren Laufrohr oder Sammelrohr zu einem kleineren Abzweigrohr herzustellen. Zu den gängigen Arten gehören Weldolet, Sockolet, Threadolet, Elbolet und Nipolet.

Welche Aluminiumlegierung wird üblicherweise für Weldolet verwendet?

6061-T6 kann für allgemeine technische Anwendungen in Betracht gezogen werden. 5083 und 5086 kann für Marine- und korrosionsbeständige Anwendungen in Betracht gezogen werden, sofern dies für die Betriebsbedingungen geeignet ist.

Was ist der Unterschied zwischen Weldolet und Sockolet?

Produkt	Verbindung
Weldolet	Stumpfschweißung
Steckdose	Muffenschweißen
Threadolet	Mit Gewinde

Was bedeutet Laufgröße × Zweiggröße?

Die Laufgröße identifiziert das Haupt- oder Sammelrohr. Die Abzweiggröße identifiziert das mit dem Auslass verbundene Rohr.

Beispielsweise bedeutet NPS 8 × NPS 2 ein 8-Zoll-Laufrohr mit einem 2-Zoll-Abzweiganschluss.

Können Aluminium-Weldolets individuell angepasst werden?

Ja. Zu den kundenspezifischen Anforderungen können Legierung, Härte, Laufgröße, Abzweiggröße, Wandstärke, Auslassgeometrie, Verbindungstyp, Gewinde und Bearbeitungsabmessungen gehören.

Können Sie 5083- und 5086-Aluminium-Abzweiganschlüsse liefern?

Ja, abhängig von Produktverfügbarkeit, Herstellungsanforderungen und Anwendungseignung. Diese Legierungen können für maritime und korrosionsbeständige Anwendungen in Betracht gezogen werden.

Können Aluminium-Abzweiganschlüsse MSS SP-97 entsprechen?

MSS SP-97 ist mit integriert verstärkten, geschmiedeten Abzweiganschlüssen verbunden. Die spezifische Anwendbarkeit und Konformität eines Aluminium-Fittings sollte anhand des Materials, der Herstellungsmethode, der Abmessungen und der Kundenspezifikation bestätigt werden.

Beliebte label: Abzweiganschlüsse aus Aluminium, Hersteller von Abzweiganschlüssen aus Aluminium in China
